设计规范
CAAC：MH5001-2021
CAAC：MH5013-2023
ICAO：附件14，卷I&卷II
应用领域
该产品适用于直升机停机坪的所有助航灯光控制。
产品描述
控制柜内置VHF无线甚高频接收器，飞机驾驶员可通过VHF无线电话筒远程开启灯光设备，飞机降落后一定时间段内，灯光自动熄灭。现场工作人员也可在柜体实体电源按键上操作灯具开关，简单方便。另有现场3公里无线遥控功能可选。
该控制柜具有双电源自动控制切换、过压、欠压自动保护功能，关键元器件采用日本进口品牌，质量稳定安全高效。
产品参数
|
名称 |
VHF无线甚高频灯光控制柜 |
|
型号 |
ST-HL-VHF |
|
电压 |
AC220V/50Hz |
|
平均功耗 |
≤50W |
|
接收频率 |
118-136MHz |
|
发射频率 |
137-174MHz，400-470MHz |
|
灯光控制路数 |
8-12路 |
|
外形尺寸 |
1300*600*400mm |
|
工作环境温度 |
-40℃～+55℃ |
|
工作环境湿度 |
≤95%（无凝结） |
|
防护等级 |
常规IP43，室内型，室外型请备注 |
产品优势
降低维护成本-完全集成的控制和配电系统简化了系统设置和维护。
降低功耗和运营成本-无线电控制器节省电力并延长灯具寿命，只有在需要时才激活灯光。
灵活性-通过各种方式控制系统的能力：现场开关、手持无线遥控开关和驾驶员使用VHF甚高频无线电开关。
功能特点
现场可编程频率在118和137MHz之间（以25KHz的增量），出厂默认128.00MHz；
系统可被设置为3次点击响应（默认设置：5次点击）；
可调整激活持续时间（用户可编程15、30和 60分钟）（永久记忆：上一次的持续时间）；
操作简单：内部电源按键开/关；
输入瞬态保护；
输出过载和过压保护；

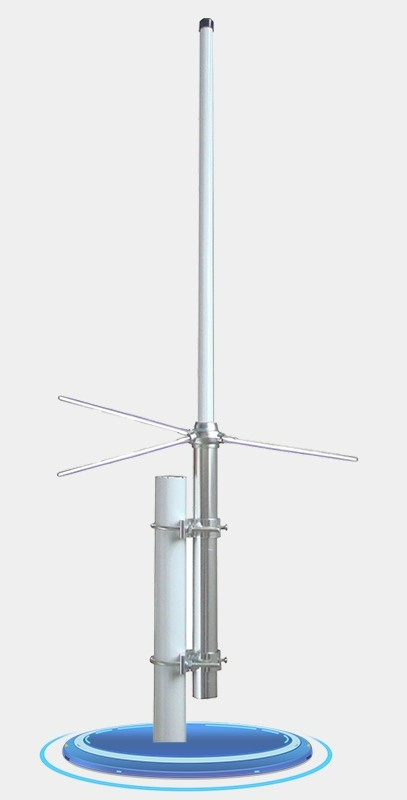

带外接远程天线。
可选功能
助航灯具三级调光功能（需购买我司对应的灯具产品）；
现场3公里手持无线遥控功能；
灯具控制路数灵活，常规8-12路。
外形尺寸
包装数据
1件/箱
尺寸：1400*700*600mm，净重：130kg，毛重：150kg
